Hướng dẫn sử dụng mạch led cầu thang thông minh v6.6 2023 new

>>>Vui lòng đọc đến cuối trang để xem đầy đủ HDSD<<<
– Video cài đặt :

Cách đặt hàng : Nhắn Zalo 0975.122.195  >>Click để tới Zalo Bán Hàng<<

Các Lưu ý đầu tiên khi nhận hàng: ***
1.Tắt công tắt về OFF trước khi test , xác định mạch dùng cảm biến (CB)  A1/A2 hay A3
2.Đối với cảm biến có gương A2 A3 : bắt buộc để gương trước cảm biến mới test được ***
3.Đối với cảm biến KHÔNG gương A1: không để cảm vật cản phía trước cảm biến ***
( Chú ý : CB A1/A2/A3 : đèn LED đỏ ở đít CB phải tắt , khi có vật cản thì LED này sẽ sáng)
4.Đấu âm dương nguồn đúng chiều cho mạch
5.Đấu âm dương ,tín hiệu cảm biến chuẩn 100%
6:Xem thật kĩ video Hướng dẫn cài đặt bên trên .

Mô tả : sau khi cấp điện 12v, tắt công tắc hiệu ứng , ta nên rút cảm biến (CB) ra khỏi mạch, hoặc ko rút nhưng làm đúng lưu ý***.
Bước 1 – Ấn SET 1 giây ,nhả tay lần 1 :Cài độ sáng tất cả các bậc ( UP/DOWN để tăng giảm).
Bước 2 – Ấn SET 1 giây ,nhả tay lần 2 :Cài số bậc ( 1-27 UP/DOWN để tăng giảm).
Bước 3 – Ấn SET 1 giây ,nhả tay lần 3 :Cài tốc độ đi ( 1-10 mức UP/DOWN để tăng giảm, mức 10 là bật tốc độ nhanh nhất).
Bước 4 – Ấn SET 1 giây ,nhả tay lần 4 :Cài TIME OFF ( 1-10 mức  UP/DOWN để tăng giảm, mức 10 là lâu tắt đèn đi nhất)
Bước 5 – Ấn SET 1 giây ,nhả tay lần 5 :Cài sáng mờ bậc 1 và bậc trên cùng ( UP:có sáng mờ ___DOWN: hủy bỏ sáng mờ )
Bước 6 —> Ấn SET 1 giây, nhả tay  lần 6 :Lưu lại và sẵn sàng sử dụng .
>>>  Nên cài tốc độ đi mức 6 trở lên , ko nên để quá chậm .
>>>  Nên cài TIME OFF mức 5 trở lên , nếu để tắt quá nhanh , sẽ bị T.H LED tắt từ giữa ra dù đi 1 người ,VD đi hết 20s để lên tầng 2 , thì ta cài 25s mới tắt dần LED .

————————————————————–

PHÂN BIỆT , TƯ VẤN CHỌN CB A1 /A2 :   >> click để xem <<

A1: Lắp 1 bên tường , phù hợp địa hình TRỐNG TRẢI ở phía trươc cảm biến , ko có vật trước cảm biến.

A2/A3: Lắp 2 bên tường , 1 bên là cảm biến , 1 bên là gương , phù hợp ĐỊA HÌNH CÓ THỂ GẮN ĐƯỢC GƯƠNG ( ví dụ :cột , kính) , độ chính xa bắt tốt hơn A1.

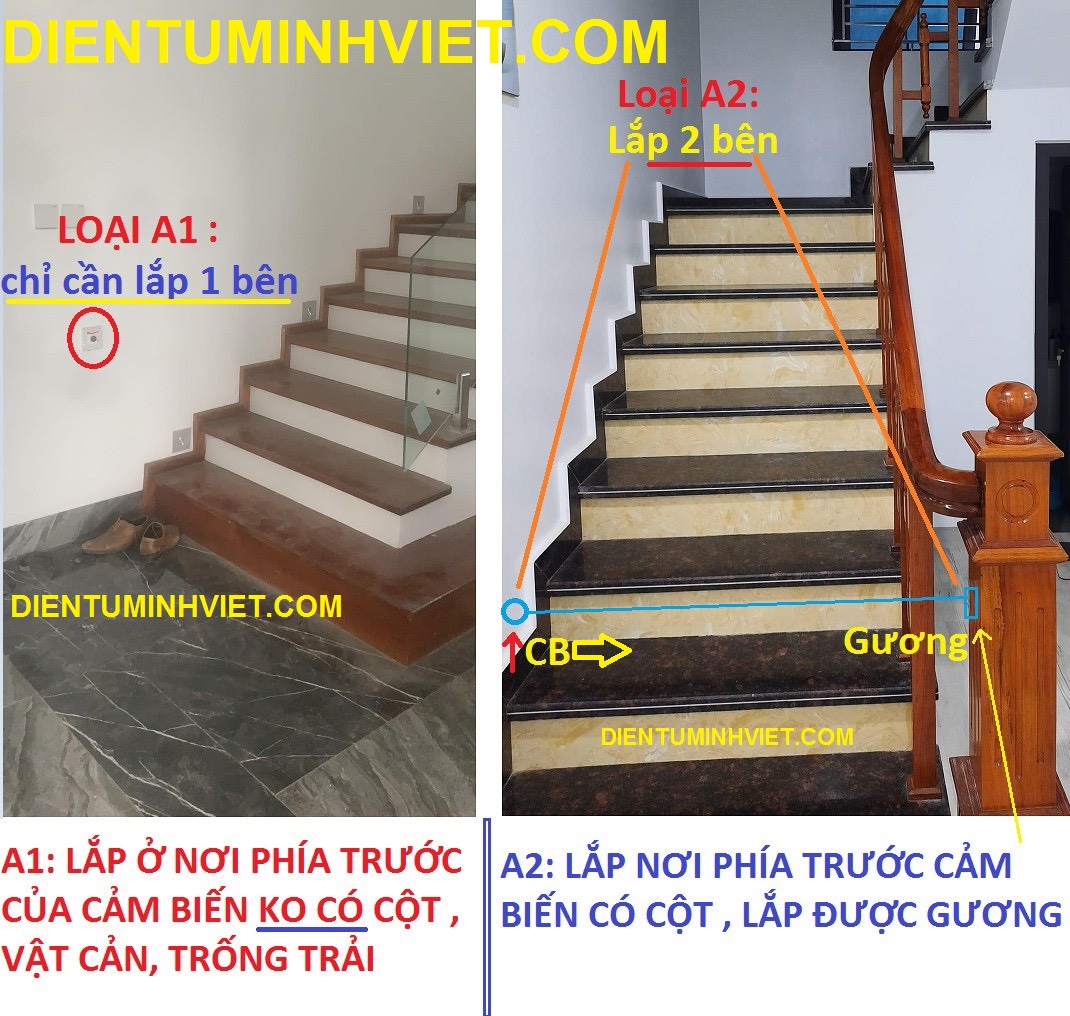

PHÂN BIỆT BẰNG HÌNH ẢNH :





Lưu ý***

=> Đèn LED báo CB (nằm ở đít của CB)  khi ko có vật cản : luôn luôn phải tắt ( bắt buộc) !!!

=> KHI KHÁCH MUA CB A1:  Khi cài đặt , nên rút CB  ra    (Hoặc ko rút nhưng để cảm biến và chiếu vào nơi trống trải trong phạm vi 0- 2m ) ko có vật cản nào ,đèn đỏ ở đít CB : tắt  , chỉ sáng led khi che tay trước CB , cài đặt mạch như video đã xem .

==> KHI KHÁCH MUA CB A2/A3 :- Khi cài đặt , nên rút CB ra ( Hoặc ko rút nhưng để CB và GƯƠNG thẳng nhau 100% , led đít CB A3 màu xanh là OK ,đèn đỏ ở đít CB : chỉ bật khi có vật cắt  giữa CB và gương  ), cài đặt mạch như video đã xem .

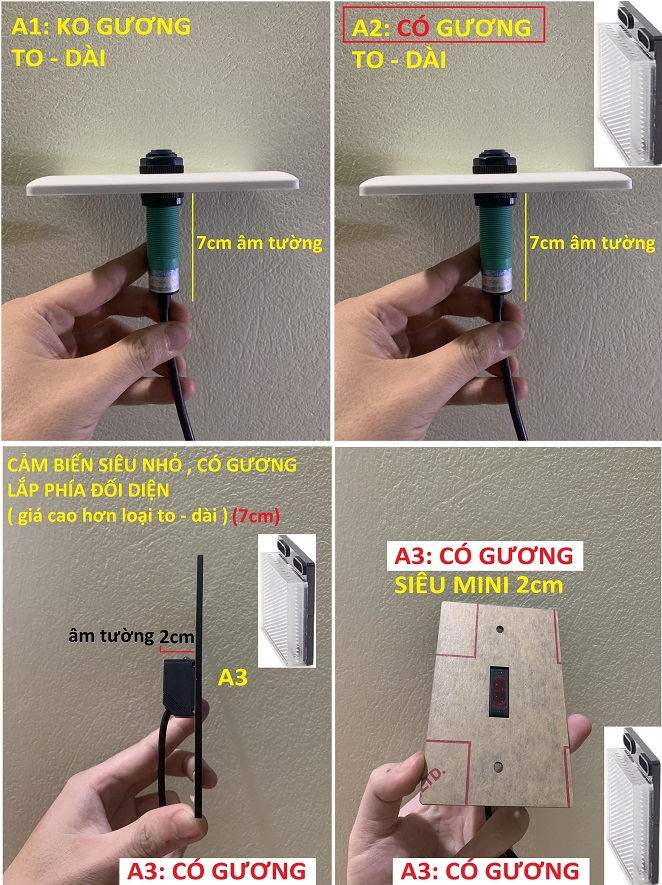

– Cảm biến dài 7cm , nên quý khách cần chôn đế âm sino âm vào 7cm so với mặt tường , mua ốc dài  để lắp Cảm biến + Mặt chứa cảm biến dễ dàng vào đế âm, dưới đây là A1/A2 loại dài:

– Ngoài ra , bên em còn cung cấp cảm biến siêu nhỏ, tên: A3 , (nhỏ :2x3cm) + GƯƠNG    (giá cao hơn) , quý khách có thể mua thêm  , ảnh A3 bên dưới:



– Có thể mua thêm hẹn giờ độc lập (ko cần wifi) , cảm biến ánh sáng ngày / đêm để chạy cho tiết kiệm điện.

– Có thể điều khiển ON/OFF từ xa khi quý khách mua thêm bộ hẹn giờ , on/off qua WiFi .

– BẬT  SÁNG mãi mãi các bậc  từ xa  khi quý khách mua thêm cục hẹn giờ , on/off qua WiFi .

– BẬT /TẮT chế độ tiệc tùng  từ xa  khi quý khách mua thêm cục hẹn giờ , on/off qua WiFi .



SƠ ĐỒ VÀ HƯỚNG DẪN ĐẤU NỐI:

-> Chuẩn bị  01 tô vit 2 cạnh nhỏ ,dẹt .

– Đấu dây đúng theo sơ đồ , mỗi bậc 2 dây đi  về tủ trung tâm ,dương LED nối chung hết và cục nguồn 12v30A, Âm 25 LED vào các cổng trên mạch . (DƯƠNG CHUNG)

– Tổng có 2 cảm biến = 6 dây CB riêng biệt về tủ điện trung tâm . ( mỗi CB tốn 3 dây đơn ).

-Chú ý khi vặn dây vào ốc , ta cần tuốt ,  xoắn chặt lõi dây đồng gọn gàng rồi đút vào và vặn  chặt bằng tô vít 2 cạnh bé , tránh chạm chập điện !

-Công tắc TRANG TRÍ để ở vị trí OFF , cài đặt xong thì có thể bật khi cần trang trí tiệc tùng  , lễ , Tết  …. Nó sẽ tự nháy các bậc  . Ngoài ra , luôn để OFF công tắc .

CHÚ Ý CB A1 : nên rút ra khi cài đặt, hoặc k rút nhưng cảm biến để nơi trống trải,LED đít CB tắt .

-KHI KHÔNG CÓ VẬT PHÍA TRƯỚC CB : ĐÈN phía sau đít  cảm biến phải TẮT

-KHI CÓ VẬT TRƯỚC CB   : ĐÈN phía sau cảm biến phải SÁNG.

CHÚ Ý  CB  A2/A3:  CB nên rút ra khi cài đặt, hoặc k rút nhưng CB và GƯƠNG thẳng nhau 100%

-KHI KHÔNG CÓ VẬT TRƯỚC CB VÀ GƯƠNG A2: ĐÈN ĐỎ phía sau đít A2 cảm biến phải TẮT

-KHI KHÔNG CÓ VẬT TRƯỚC CB VÀ GƯƠNG A3: Bình thường XANH , CÓ VẬT CẢN THÌ CHUYỂN ĐỎ , lưu ý :khi ko lắp gương ,led cũng bị sáng đỏ .

-KHI CÓ VẬT TRƯỚC CB VÀ GƯƠNG : ĐÈN ĐỎ phía sau cảm biến phải SÁNG.

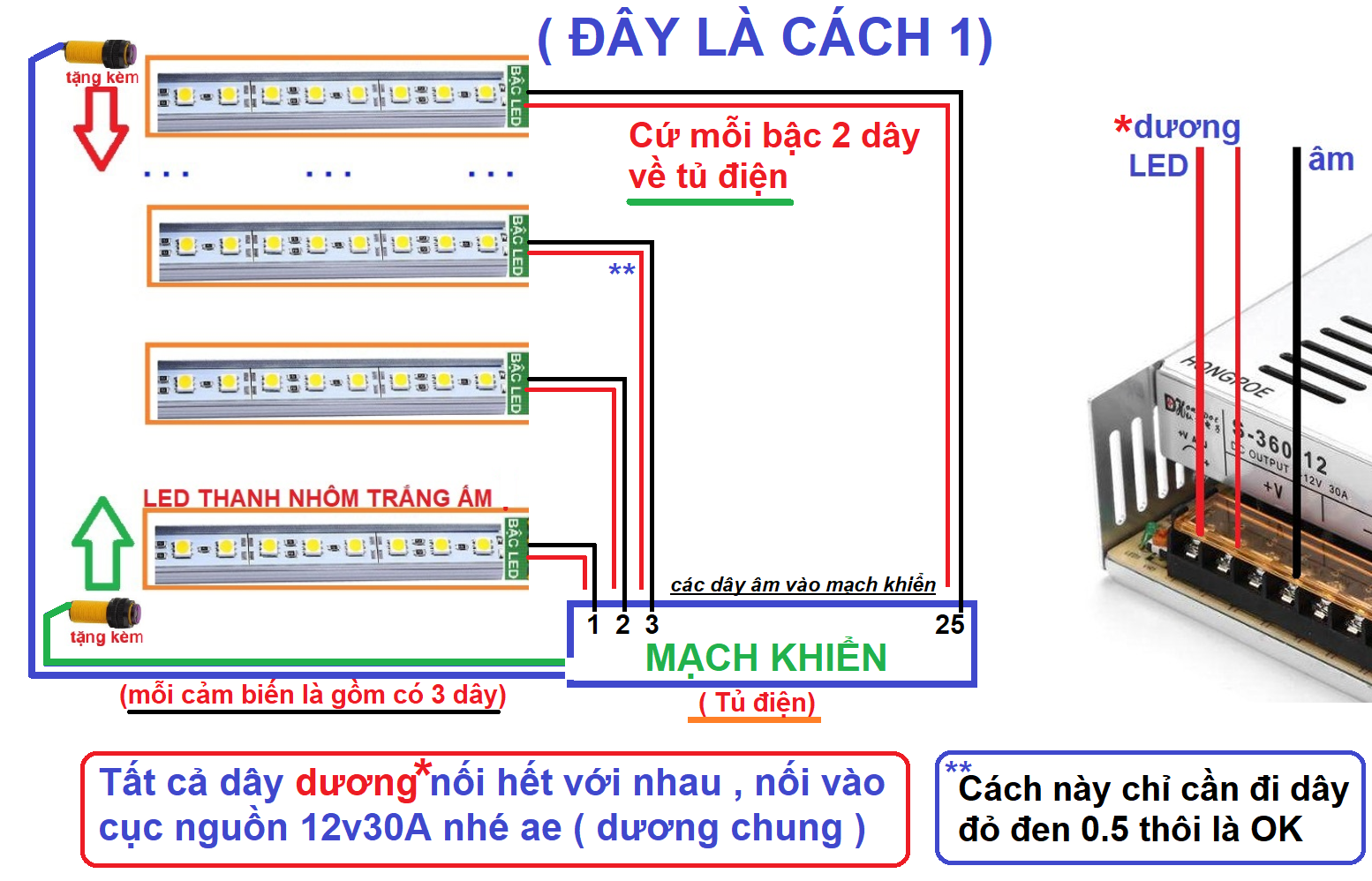

SƠ ĐỒ ĐẤU NỐI :

Nhiều quý khách hàng mua sản phẩm vẫn còn thắc mắc cách chạy dây bậc, nối đèn led sao cho đơn giản dễ hiểu. Nay Shop sẽ hướng dẫn đến quý khách anh em thợ điện nước 2 cách đi dây điện Nhanh và An toàn.

Anh em có nhu cầu mua Bộ điều khiển Mạch đèn led cầu thang thông minh V6 Minh Việt hoặc tư vấn lắp đặt đào tạo cách lắp liên hệ tin nhắn Zalo: 0975122195

CÁCH 1: Mỗi bậc 1 sợi dây âm về Mạch điều khiển đèn led cầu thang thông minh và 1 sợi dây chung dương dây 1.5 kéo từ dưới bậc thấp nhất lên bậc trên cùng. Tại mỗi điểm bậc trích ngang 1 đoạn dây tầm 50cm từ dây Dương Chung này ra để làm cực dương cho đèn,  dây âm LED , về các con ốc trên mạch , . Và sau đó + thêm 6 dây cảm biến đầu cuối ( 3 trên 3 dưới) .

♥ Ưu điểm: tiết kiệm dây và sẽ ít dây hơn khi lắp đặt đối với cả những ngôi nhà đã hoàn thiện không thể đục tường. Tuy nhiên , cắt nối dây khá lâu .

CÁCH 2: (MỖI BẬC 2 DÂY ĐỘC LẬP) Cách này đơn giản dễ hiểu nhất đối với các bác thợ điện , rất dễ hiểu , Mỗi bậc 2 dây phân biệt màu đỏ đen kéo về tủ. Đen là âm LED , về các con ốc trên mạch ,

Còn dây đỏ Dương nối hết với nhau  , nối vào cục 12v30A  .Và sau đó + thêm 6 dây cảm biến đầu cuối ( 3 trên 3 dưới) .

♥ Ưu điểm: Dễ lắp dễ hiểu. Nhưng số lượng dây nhiều >> tốn chi phí dây và khó làm với những ngôi nhà đã hoàn thiện full .

*** Một số chú ý:

-Dây điện nếu đi nổi : đi bằng dây mạng sịn , nếu đi chìm: đi dây mềm 0.5 trở lên cho mỗi bậc LED . Ưu tiên đi dây chìm cho đẹp.

-Nếu nhà đã hoàn thiện full  , thì đi nổi bằng dây mạng loại tốt cho rẻ + gọn  , vừa nẹp nhựa

-Chú ý bảo vệ kĩ các đầu dây cẩn thận trước khi đấu led , ko để đứt , chập gây hỏng mạch điều khiển !!!

– Đối với cảm biến A1 : Phía trước cảm biến KHÔNG nên để bất cứ thứ gì trong phạm vi 2met , để nó hoạt động tốt . ( vd: cột trụ gỗ , cây cảnh…)

– Chú ý khi lắp cả 2 tầng( T1 lên T2 , 2 lên 3)  :  2 cảm biến của 2 tầng KHÔNG được chiếu thẳng vào nhau   (A1/A2)

– Khi không có vật cản , mà đèn đít CB sáng đỏ , ta vặn ngược núm chỉnh độ nhạy để tắt (video : zalo) , Mạch chỉ chạy khi đèn đỏ ở đít CB tắt .

– Cảm biến nên để bậc 1 , hoặc trước bậc 1 :  20cm-30cm để LED nhanh sáng .

– Bậc 1-2-3 và trên cùng sẽ sáng nhanh để lấy sáng , đây là phần mới nâng cấp !!

-Tủ điện nếu lắp nổi  nên khoan 3-4  lỗ 1cm để thông khí bên trong mạch điện , đảm bảo ko nóng . Tủ âm  thì không cần khoan lỗ .

———————————-

           GHI CHÚ CÁC PHẦN QUAN TRỌNG NHẤT KHI TEST  :

1.Bắt buộc nối ĐÚNG âm (đen) , DƯƠNG (đỏ) cho mạch khiển, Test kĩ LED trước khi lắp lên bậc .

2.Bắt buộc nối ĐÚNG âm , dương 12v , tín hiệu của cảm biến đến mạch khiển (có ghi chữ rõ màu trên main, mặt trước + sau main)

( Đ1 Đ2 là  2 dây đen của CB  , XD là 2 dây Xanh dương của CB đấu chung , N là 2 dây Nâu của CB đấu chung) Không được phép đấu nhầm , hư cảm biến !!!

4.Công tắc trang trí ở vị trí OFF khi cài đặt mạch , khi tết , lễ mới bật công tắc trang trí . Test mạch trước khi lắp lên cầu thang .

5.Không để vật thể gì trước cảm biến , làm cảm biến bị sáng đèn đít CB (Loại A1), Khi SETUP  , nên rút cảm biến ra .

6.Cảm biến KHÔNG được phép sáng đèn đỏ phía sau đít CB , cần chỉnh lại. Khi có vật cản , đèn này mới sáng .

7.Không để chập 2 dây âm dương LED ở bậc ( gây nổ mạch)

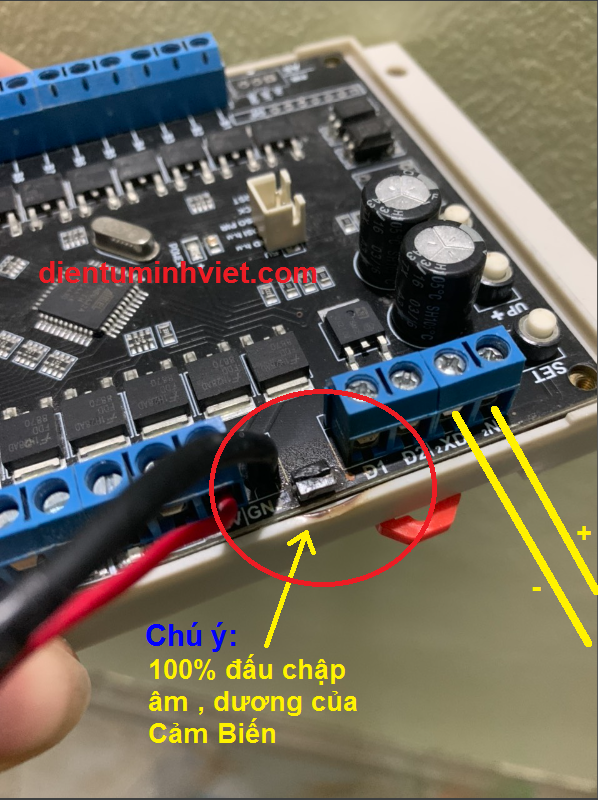

8.Không để chập 1 trong 3 dây cảm biến (khi nối dài)  hoặc nhầm  thứ tự dây CB ( gây hỏng CB /nổ mạch)

             FB- Zalo hỗ trợ :   0975.122.195





  *** Lưu ý : Trường hợp từ chối bảo hành đổi mới sản phẩm (có sửa):

1.Đấu nhầm 1 trong 3 dây cảm biến , gây chết cảm biến .

2.Đấu chập 2 trong 3 dây cảm biến , gây chết cảm biến , nổ mạch

3.Đấu chập/ vô tình làm chập dây ở trên bậc ( 2 dây gắn với LED) gây nổ MOSET trên mạch.







>>>Sau khi xem đầy đủ HDSD, Qúy khách vui lòng làm đúng ,xin cảm ơn !! <<<

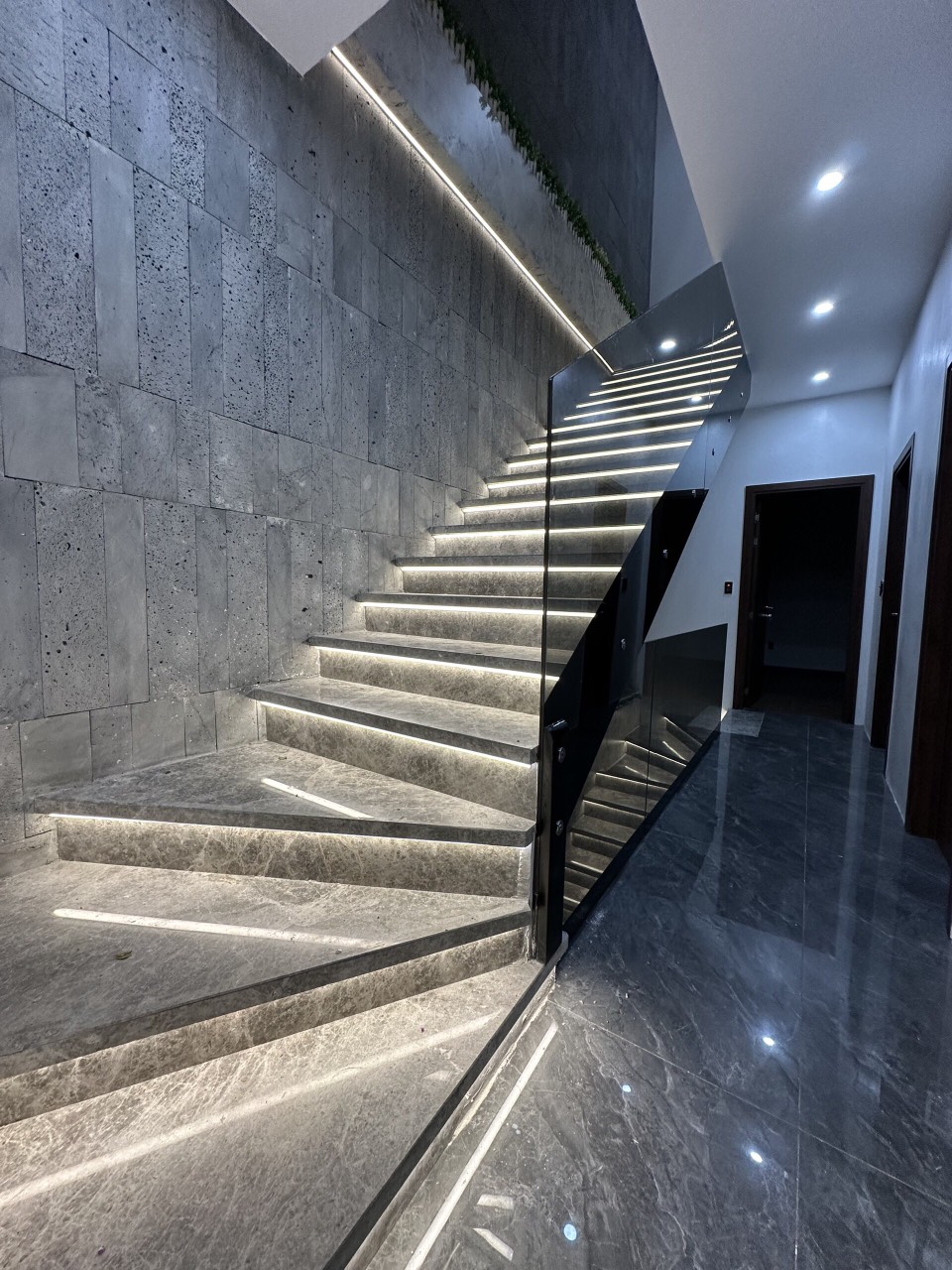

Hình ảnh LED hoàn thiện:

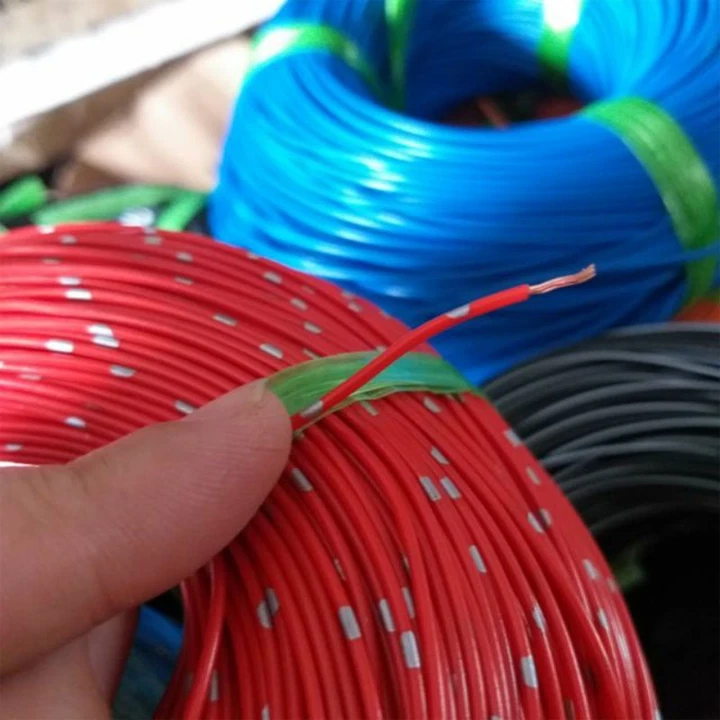

  DÂY ĐIỆN NHẬT MỀM lõi 0.5mm đơn :
